ZJRH Series Rotary NMP Recovery Unit

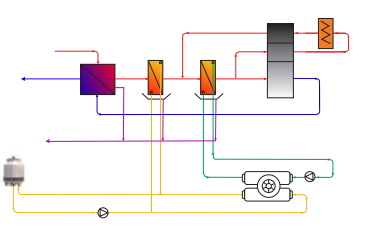

Process flow diagram:

Ansøgning:

Udstyret er velegnet til genvinding af NMP organiske opløsningsmidler ved fremstilling af lithiumbatterier, hvilket kan hjælpe brugere med at opnå standardafladning og ressourcegenvinding. Enheden har enkel struktur og opnår grøn og sikker udledning uden ændringer i den eksisterende produktion, hvilket eliminerer miljøproblemer, reducerer spild og sparer energi.

Produktprincip:

Genvinding af opløsningsmidler: vi bruger den primære kølegenvindingsenhed (varmeveksler, kølevandskøler, kølevandskøler) til at kondensere en del af NMP fra luften, og efter enkelttrins NMP-adsorptionsrotoren kan koncentrationen af NMP organisk opløsningsmiddel i udstødningsluften reduceres til under 8 ppm (1 ppm NMP-udledningskoncentration kan opnås med to-trins NMP-adsorptionsrotor). Efter at udstødningsgassen er koncentreret til et vist niveau, kan NMP kondenseres og genvindes ved frysemetoden.

Produktsammensætning:

Enheden er sammensat af varmeveksler, køler, overfladekøler, ventilator, adsorptionsrotor og rotorreaktiveringssystem.

Produktegenskaber:

● Kontroltilstand: PLC, DDC kontrol og koordineret kontrolsystem; Stærkt automatisk styring, hver genvindingsenhed er designet med automatisk kontrolsystem og sammenlåsningssystem, som sikrer sikker produktion og stabil drift af belægningsmaskinen og genvindingsenheden.

● Højeffektiv centrifugalventilator, varmebestandigt dobbeltlagspanel, rustfri stålramme, elektrisk multipel beskyttelse for sikker drift.

● Med indlysende energibesparende effekt, efterhånden som systemet er lukket og cirkuleret, sendes behandlet luft tilbage til coaterovnen gennem varmeveksleren, hvilket i høj grad reducerede energiforbruget.

● NMP opløsningsmiddelgenvindingsgrad ≥ 97 %, opløsningsmiddelgenvindingskoncentration ≥ 85 %, udstødnings NMP koncentration ≤ 1 ppm

Fordele:

1. Relativ luftfugtighed af renset luft, der skal cirkuleres til belægningsmaskinen, er ≤2% RH

2. 90 % af renset luft cirkuleres i systemet for at reducere strømforbruget

3. NMP-indhold i udblæsningsluft er ≤1 ppm

4. NMP opløsningsmiddelgenvindingsgrad når 99 %

5. Koncentration af genvundet NMP-opløsningsmiddel ≥85 %

6. Varmevekslingseffektiviteten når op på 75 % og temperaturen på luften, der skal cirkuleres efter varmeveksleren over 90 ℃

Tekniske parametre til reference:

ZJRH Series NMP Recovery System
Vare/model	ZJRH-D10-10000	ZJRH-D20-20000	ZJRH-D30-30000	ZJRH-D40-40000	ZJRH-D50-50000	ZJRH-D60-60000
Procesluftstrøm CMH m ³ /t ved 120℃	10000	20000	30000	40000	50000	60000
NMP-koncentration i udledt udsugningsluft	≤50 mg/m³ eller 8 ppm (kan tilpasses til 1 ppm)
Koncentration af genvundet NMP opløsningsmiddel	≥90 %
NMP gendannelseshastighed	≥99 %
Varmeveksler	Effektivitet 65~75%
Køler#1 kw（≤32℃ kølevand）	78	157	235	314	392	471
Køler#2 kw（≤10℃ kølet vand）	60	120	180	240	300	361
Returluftventilator（Udsugningsventilator fra Coating-maskine） KW	11	15	30	37	55	55
Forsyningsventilator KW	7.5	15	30	37	45	55
Genaktiveringsventilator KW	1.1	1.1	1.1	1.1	1.1	1.1
Renset udsugningsventilator til atmosfære	1.1	2.2	3	4	4	5.5
Reaktiveringsvarme KW	3	6	9	12	15	18
Samlet nominel effekt KW	23.7	39.3	73.1	52.5	120.1	134.6
Funktionel sektion: varmeveksler, køler, VOC-koncentrator, procesventilator, opløsningsmiddeltank (valgfrit)； PLC-kontrolsystem
